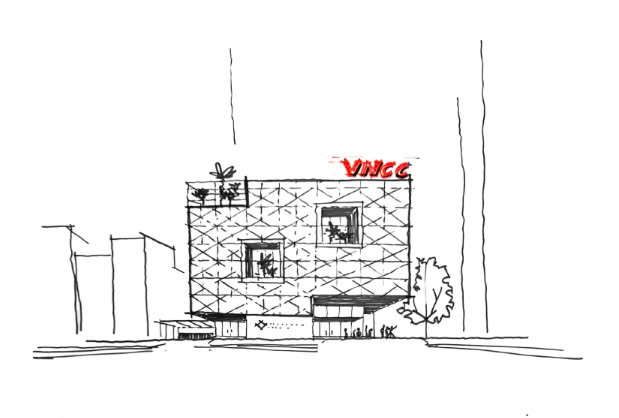

Hình vẽ phác thảo công trình

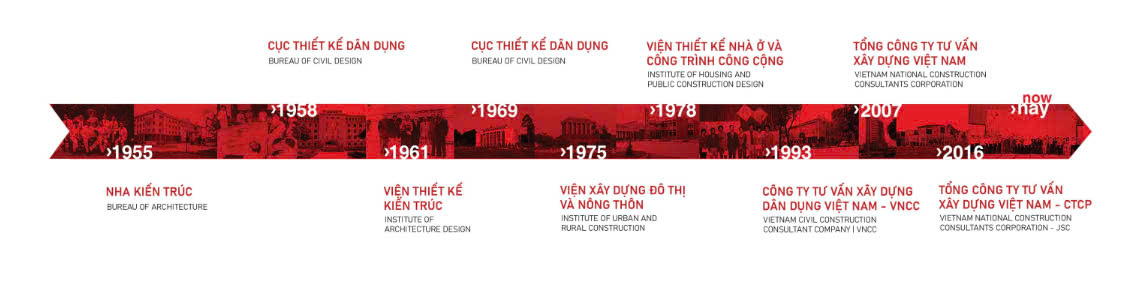

Nhắc đến VNCC là nhắc đến những truyền thống hoàn thành xuất sắc nhiệm vụ mà Đảng và Nhà nước giao cho ngành Xây dựng

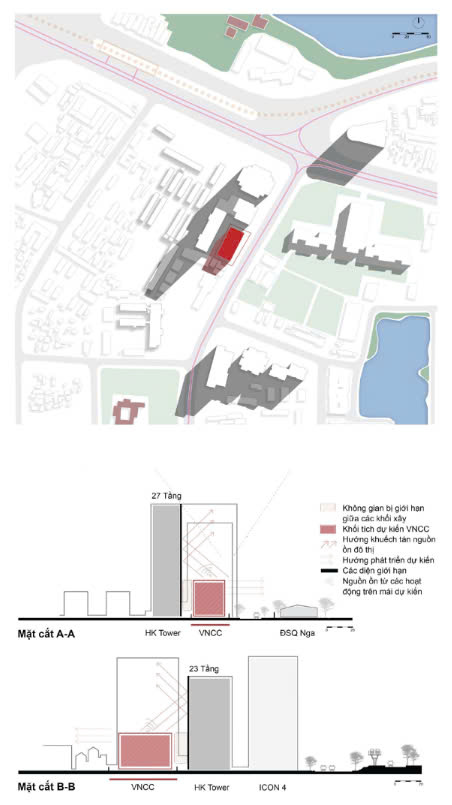

Về tổng thể, trụ sở VNCC nằm trong một khu vực đô thị chịu nhiều tác động về bối cảnh xung quanh (có chiều cao và khối tích lấn át). Vì vậy, một giải pháp kiến trúc cân nhắc đến bối cảnh và hướng tới đảm bảo sự thống nhất trong cảnh quan - thông qua việc xử lý khối công trình đơn giản - bố trí sân vườn xen kẽ, thông thoáng và hướng tiếp cận hợp lý (sảnh chính, sảnh phụ và hướng lên xuống tầng hầm được phân tách rành mạch).
Bối cảnh xung quanh là những tòa nhà với chiều cao vượt trội, bài toán đặt ra là làm sao hài hòa với Kiến trúc đã có nhưng không bị hiểu nhầm là tòa nhà chức năng của các tòa bao quanh
Căn cứ vào cơ sở phân tích, tư vấn thiết kế để nghiên cứu các phương án Kiến trúc có hình khối khác nhau và lựa chọn giải pháp khả thi nhất, đảm bảo cân bằng các yếu tố, thẩm mỹ, công năng, tài chính và điều kiện thi công.
Trụ sở VNCC - Khối óc lớn
Đặc điểm nổi bật:
- “Khối óc lớn” khối kiến trúc mạnh mẽ, khỏe khoắn thể hiện sự đoàn kết, thống nhất của trí tuệ tập thể
- Văn phòng hiện đại: liên thông, đa tương tác, giữa nhân viên với quản lý, con người với thiên nhiên, văn phòng và sân vườn
Hai khối vuông lớn tạo ra các khoảng rỗng, đồng thời thể hiện cho ý niệm “Trái tim” và “Khối óc”
- Thiết kế thụ động, dùng tấm tường đặc tránh nắng phía Tây, Lớp che nắng bằng kim loại giúp giảm bức xạ, khối sảnh âm che mưa và nắng cho người đi đường, các khoảng rỗng cây xanh giúp thông gió tốt hơn và tạo ra hiệu ứng thị giác
- Thiết kế chủ động: sử dụng phần mềm Ecotech để kiểm tra về bức xạ nhiệt và độ rọi để kiểm soát chiều sâu phòng làm việc

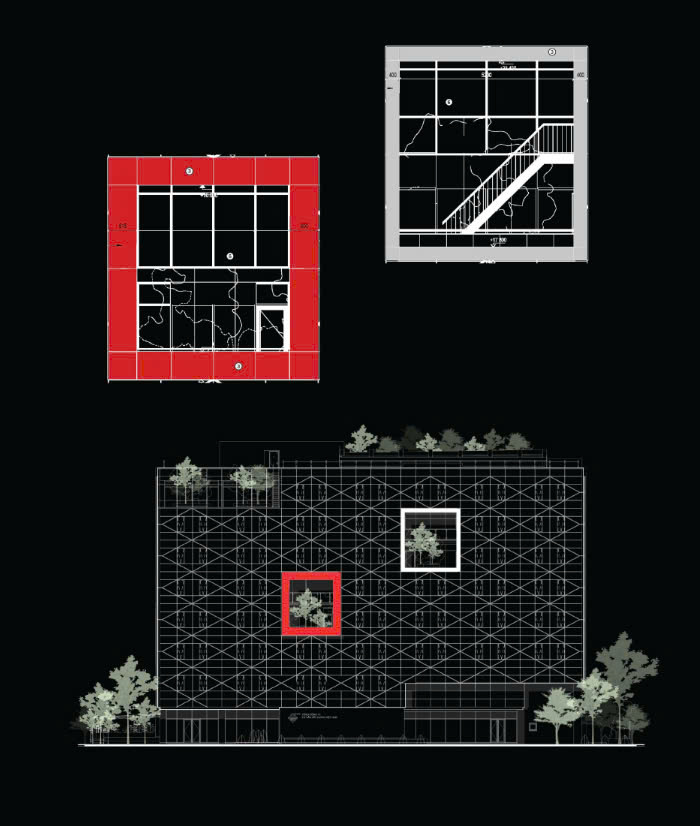

- Mang nền tảng triết lý kinh doanh của VNCC: Công tác tư vấn thiết kế yêu cầu phải có cả “Trái tim và khối óc”. Trái tim - ô màu đỏ thể hiện tinh thần nhiệt huyết, đam mê với nghề. Khối óc - ô màu trắng thể hiện cho trình độ chuyên môn, khả năng suy nghĩ, tìm tòi và sáng tạo. Trái tim và khối óc kết nối chặt chẽ với nhau bằng mạng lưới ô chéo. Điều này cũng thể hiện công tác tư vấn mang tính cạnh tranh cao, đòi hỏi sự áp dụng mạnh mẽ khoa học kỹ thuật, kết nối đa ngành, đa lĩnh vực trong cùng một dự án.
Giải pháp Kiến trúc
- Giải phóng tầng trệt: là sự nhắc nhớ về kiến trúc hiện đại vốn dĩ đã đề xuất việc tạo ra khoảng rỗng tầng một cho các chức năng sử dụng linh hoạt. Sự liên tục không gian trong toàn khu đất, cộng hưởng với không gian công cộng tại tầng trệt của công trình lân cận (tòa Hongkong tower), tạo được cảm giác bay bổng cho công trình và không bị hạn chế tầm nhìn cảnh quan

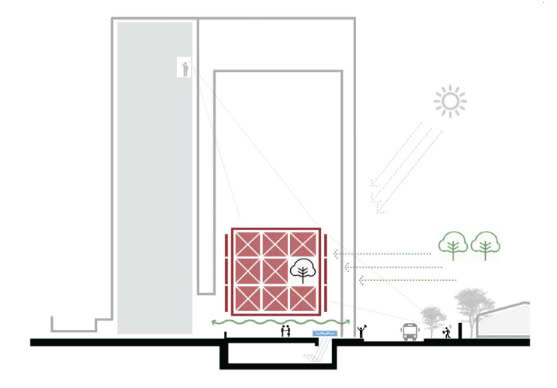

Không gian tầng trệt được giải phóng để không bị hạn chế tầm nhìn và linh hoạt chức năng

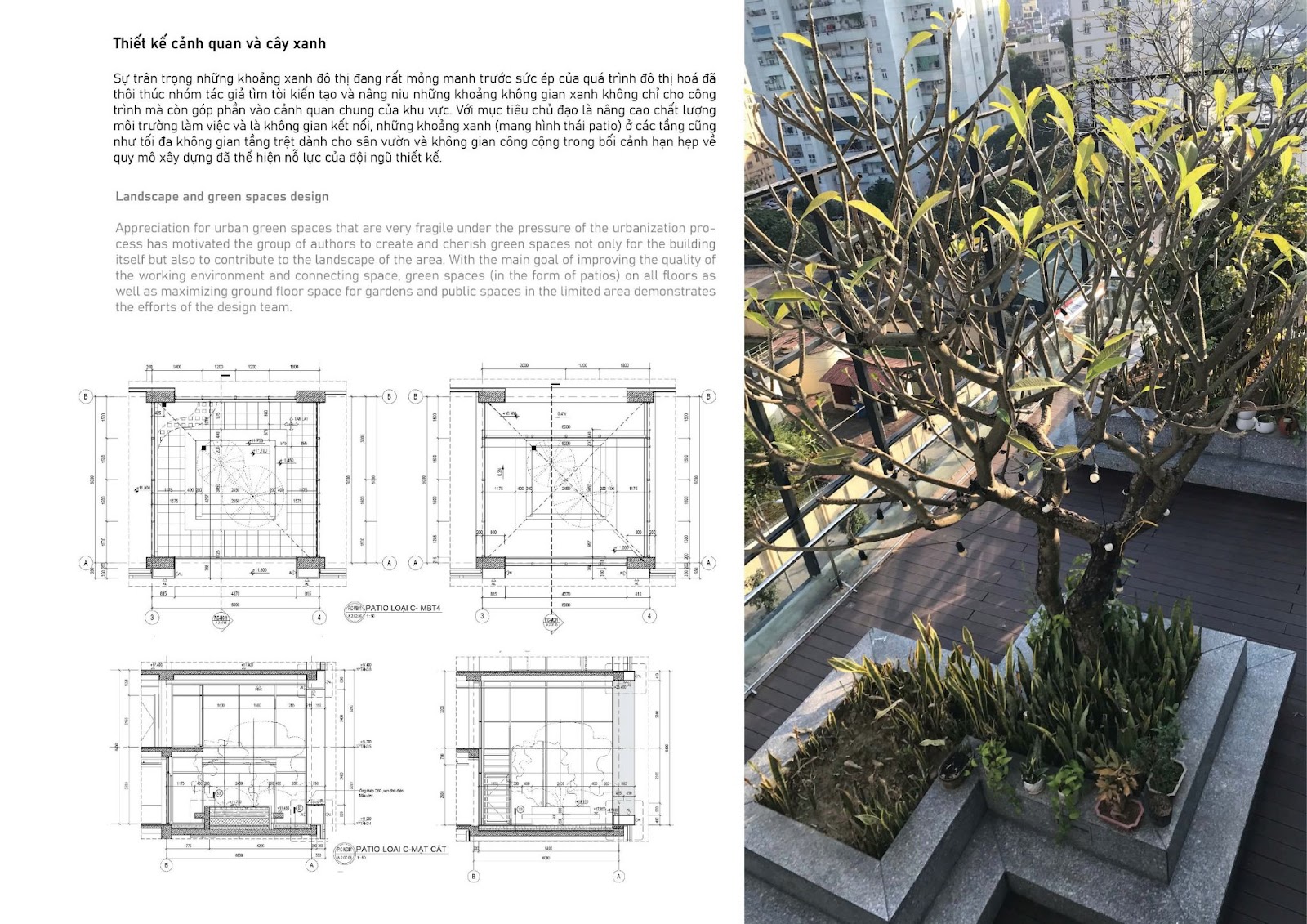

- Không gian xanh, không gian giao tiếp: vận dụng nguyên tắc đóng - mở trong kiến trúc truyền thống. Giải pháp sân trong tạo ra các không gian chia sẻ, không gian chuyển tiếp, không gian nghỉ ngơi,...Đan xen không gian xanh trên mặt bằng, tạo ra hướng tiếp cận thân thiện từ mọi không gian trong công trình
Cây xanh không chỉ tạo mảng xanh cho công trình, mà còn tạo ra không gian chuyển tiếp, không gian nghỉ ngơi - thư giãn

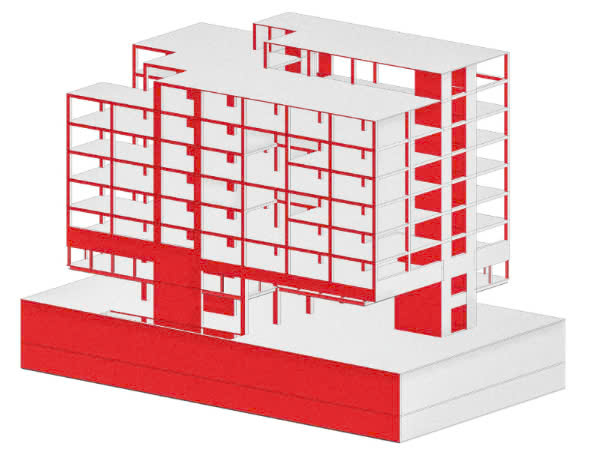

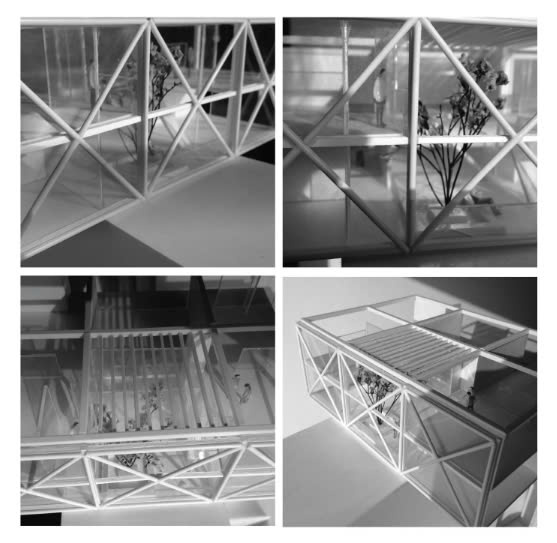

- Mô hình kết cấu mới: vận dụng nguyên tắc kiềng 3 chân và phối hợp giữa sàn cứng - lõi - giằng chéo để tạo nên mô hình chịu lực cho công trình. Đề cao tính nguyên khối, phương án đề xuất mô hình kết cấu mới (chưa phổ biến nhiều tại Việt Nam), khẳng định khả năng và uy tín về mặt chuyên môn của đội ngũ VNCC
Sử dụng hệ kết cấu vừa đảm bảo yêu cầu về mặt kỹ thuật vừa đảm bảo về mặt kiến trúc

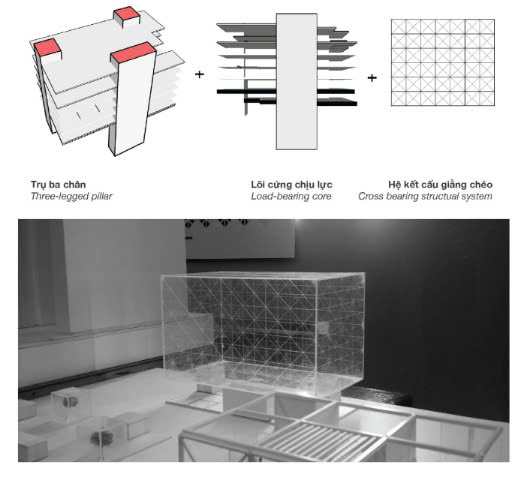

- Nguyên tắc xây dựng mô hình kết cấu: mô hình chịu lực công trình bao gồm trụ 3 chân, các lõi cứng chịu lực và hệ kết cấu giằng chéo. Hệ giằng chéo đồng thời tổ hợp nên thiết kế mặt đứng cho công trình
- Module hóa phòng làm việc: bao gồm bố trí linh hoạt các phòng ban chức năng, các văn phòng từ đó tổ hợp nên mặt bằng các tầng. Nguyên tắc chia sẻ không gian và tăng cường sự giao tiếp của con người thông qua giải pháp sử dụng sân trong - trái tim của các module
Vốn dĩ công trình đã gặp những khó khăn về chiều cao thông thủy các tầng và diện tích sử dụng, nên kích thước cụ thể của các cấu kiện kết cấu được tính toán và tối ưu hóa theo từng vị trí, hướng tới sự tích hợp tối đa giữa Kiến trúc, kết cấu và các bộ môn kỹ thuật.
Module hóa các không gian làm việc và đan xen đó là không gian xanh, không gian nghỉ ngơi
Hệ kết cấu của công trình phải giải quyết được một số vấn đề sau: (1) Dầm nhịp lớn, hệ dầm có khẩu độ 12m, console nhịp 6m và 12m. Đặc biệt các dầm ở tầng 3 còn đóng vai trò là dầm chuyển đỡ kết cấu ở tầng 2 và tầng 4 - mái. (2) kết cấu cột treo, một số vị trí cột ở tầng 2 được treo vào hệ dầm chuyển ở tầng 3. (3) Sàn phẳng, nhiều khu vực được thiết kế sàn phẳng (không dầm) để đảm bảo thẩm mỹ và tính linh hoạt

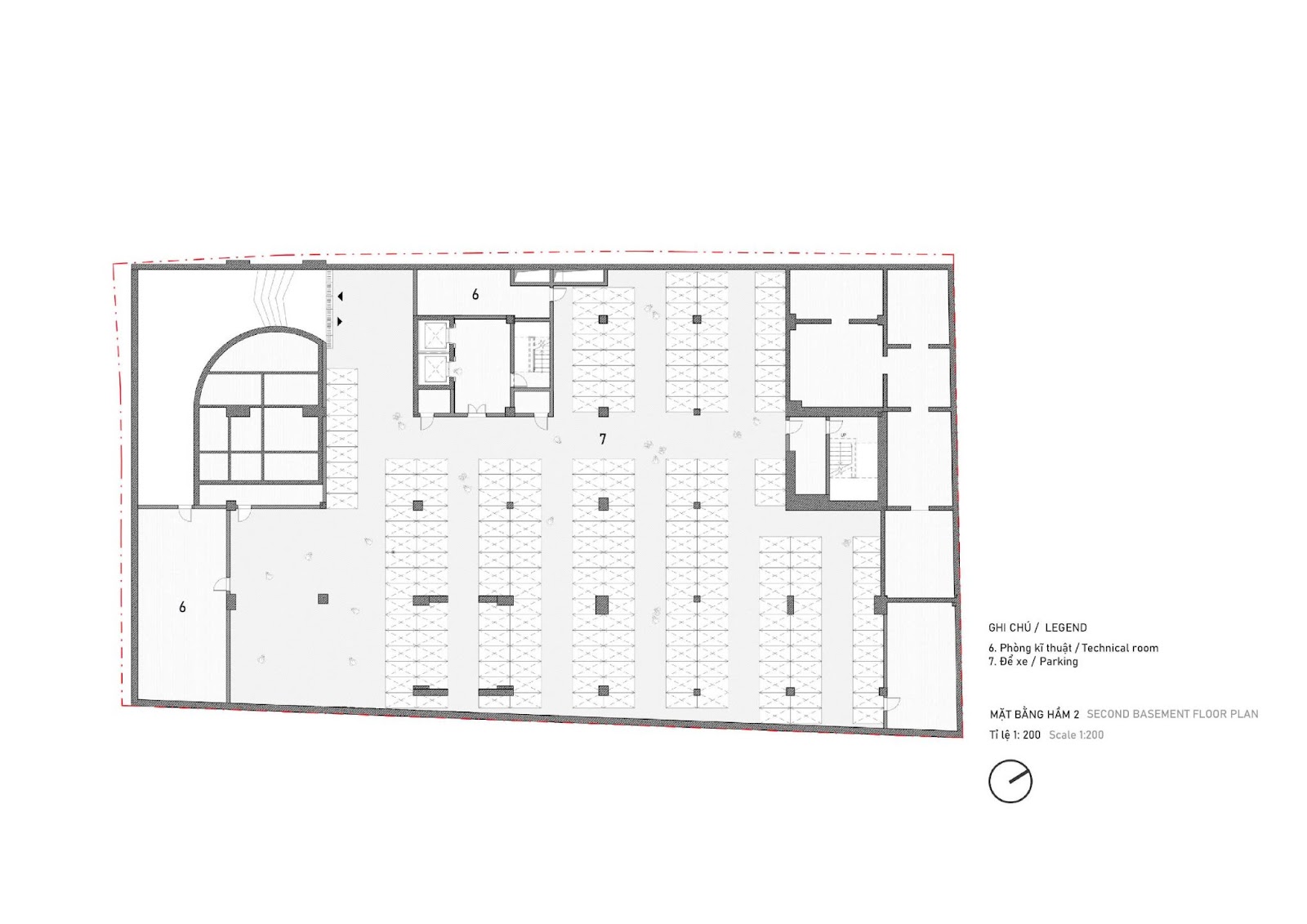

Mặt bằng hầm 2

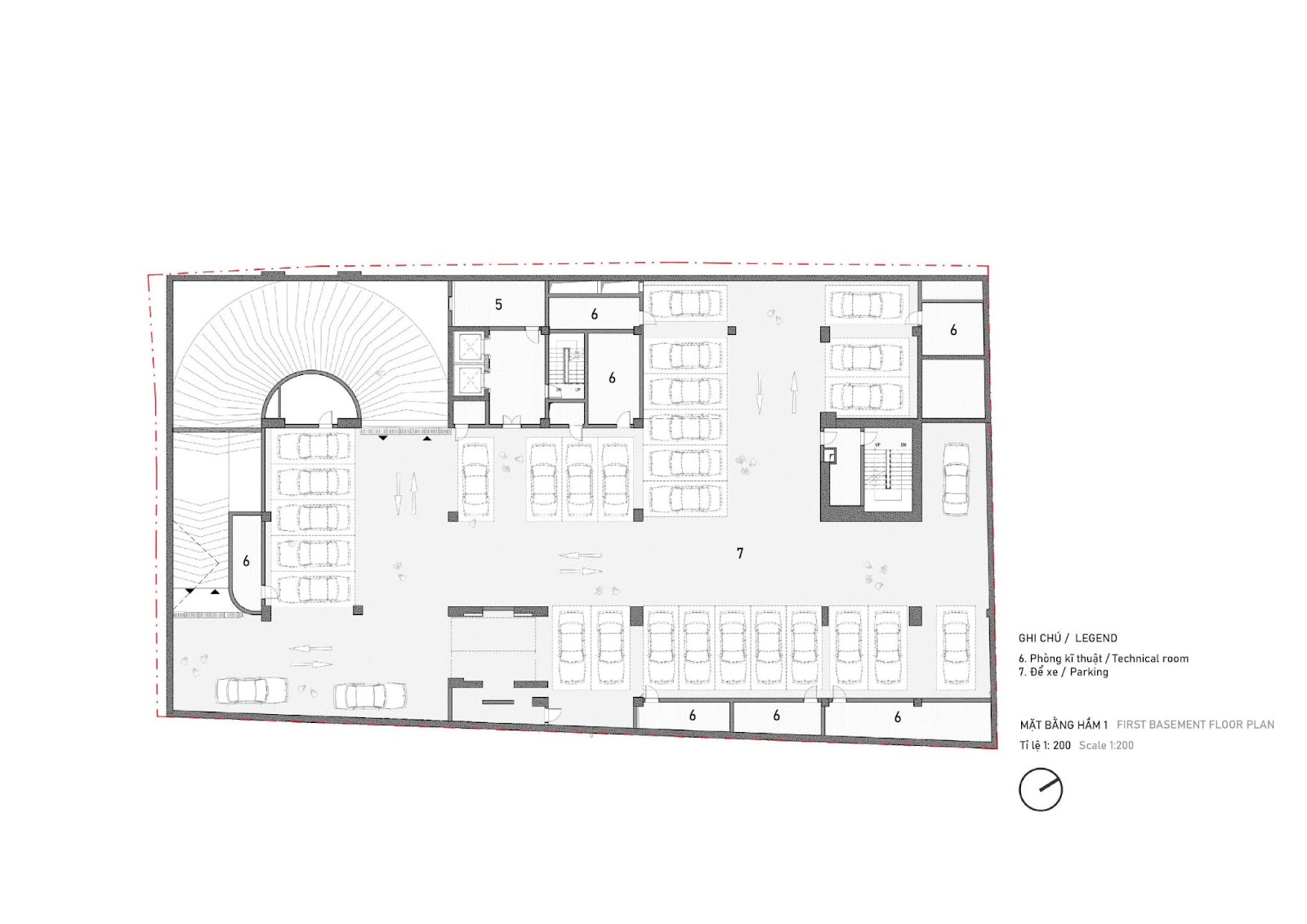

Mặt bằng hầm 1

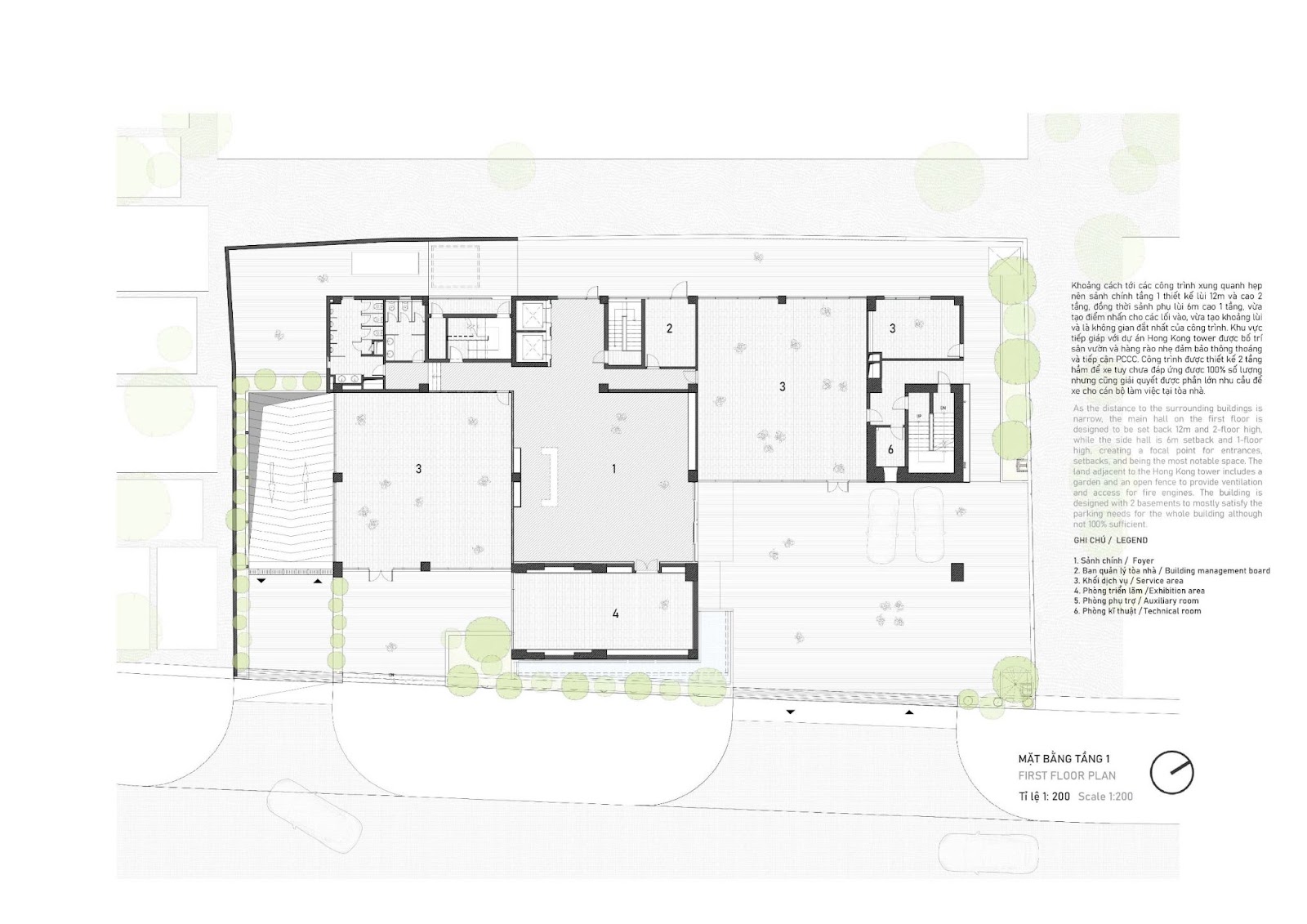

Mặt bằng tầng 1

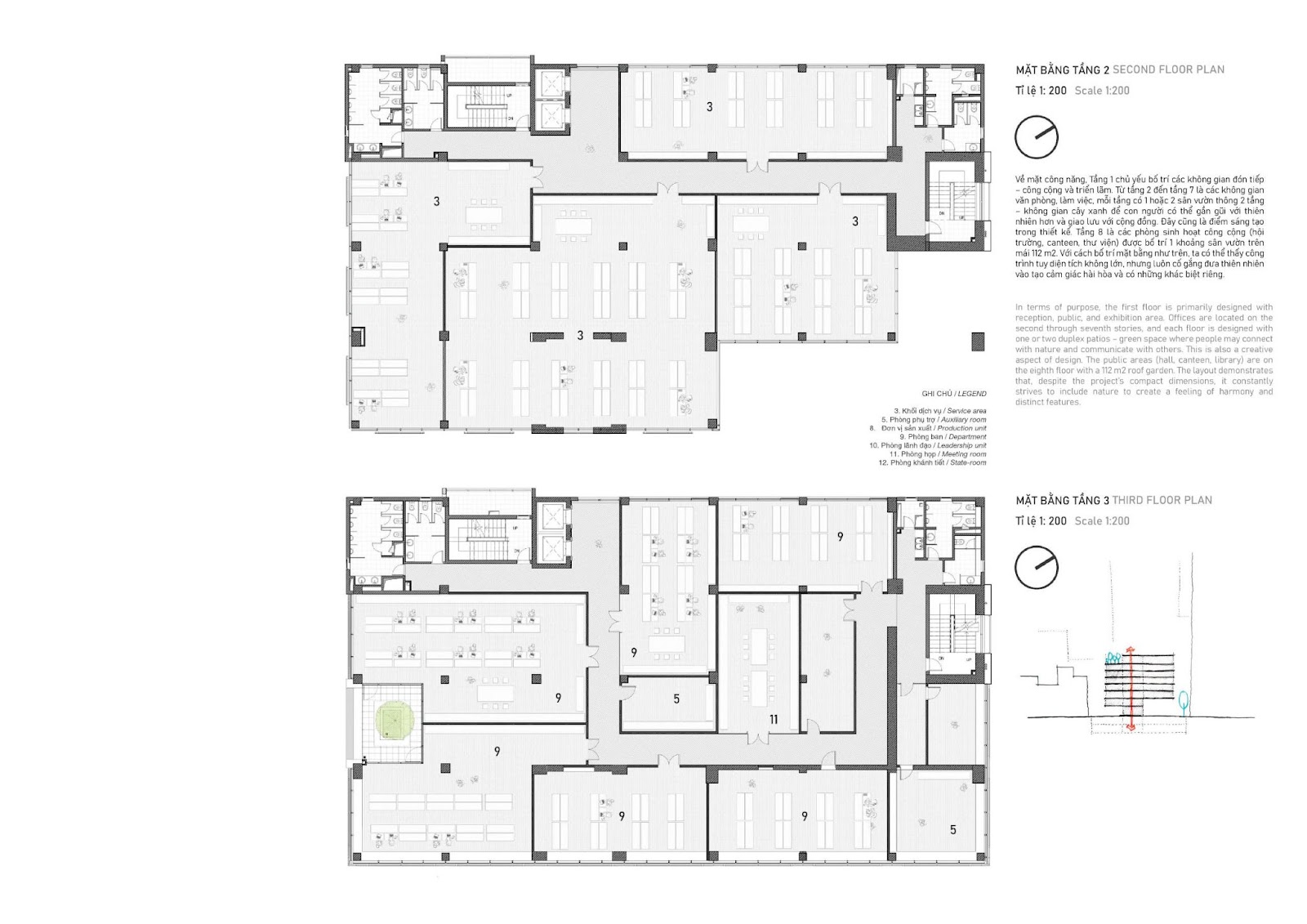

Mặt bằng tầng 2 và tầng 3

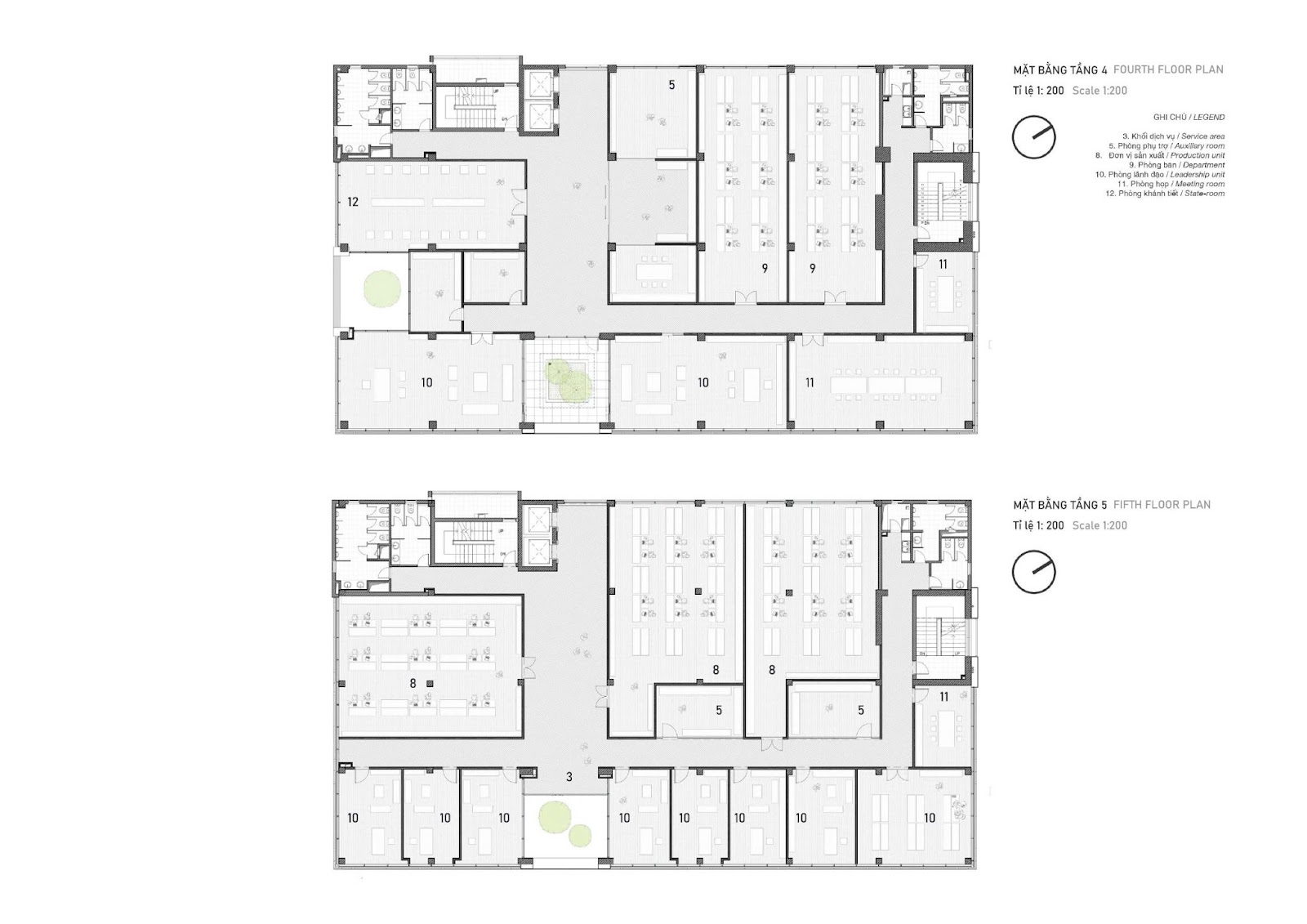

Mặt bằng tầng 4 và tầng 5

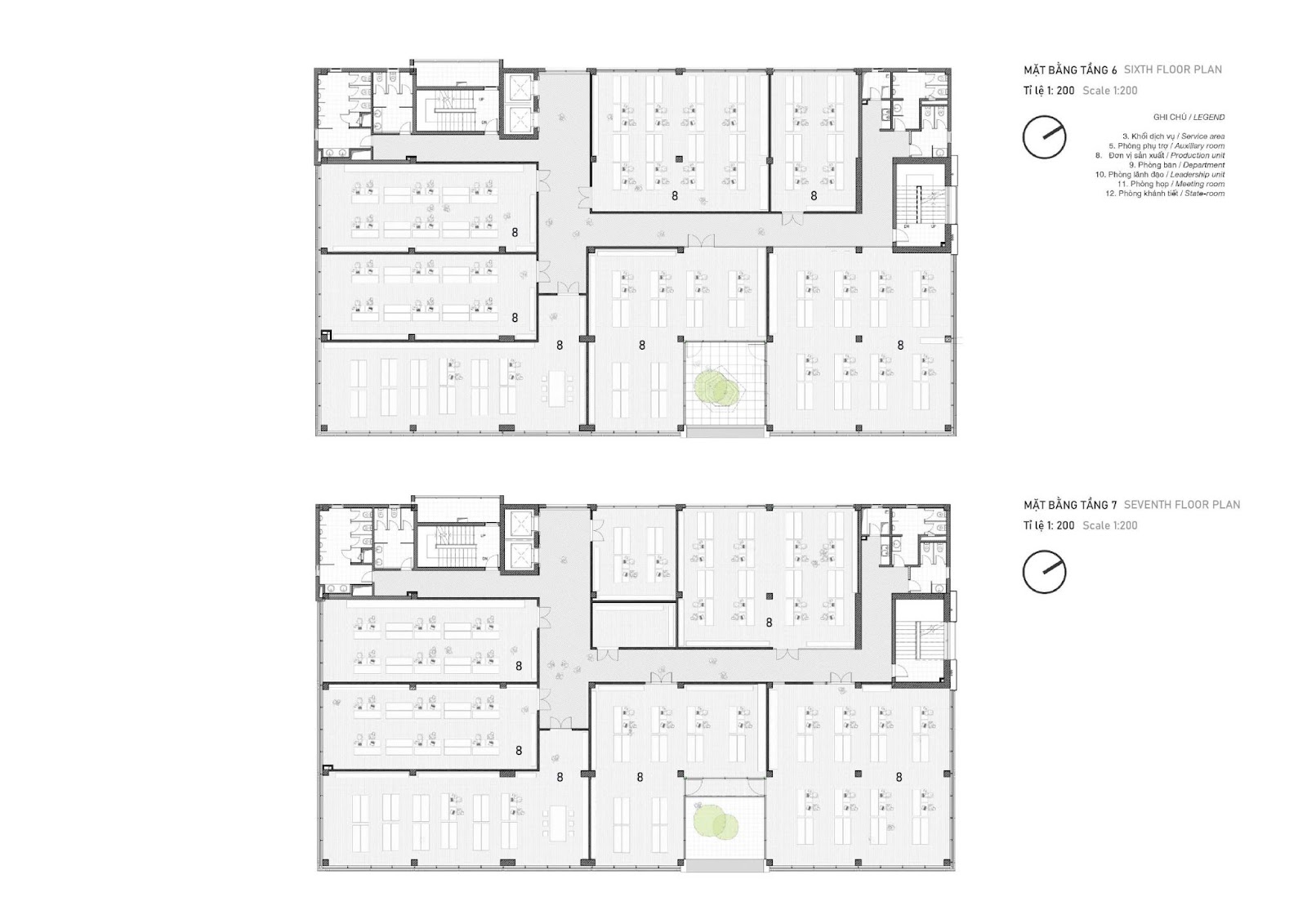

Mặt bằng tầng 6 và tầng 7

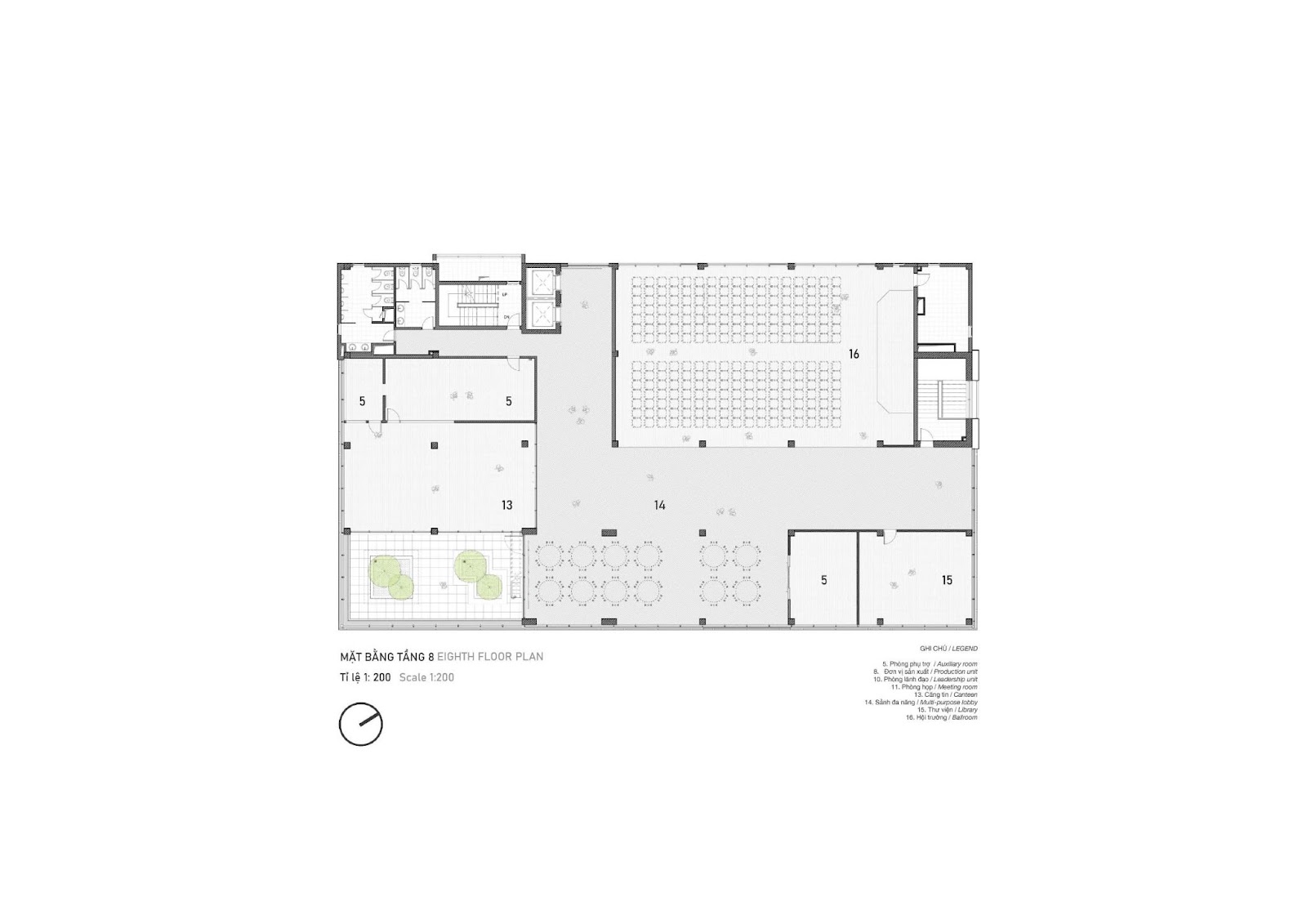

Mặt bằng tầng 8

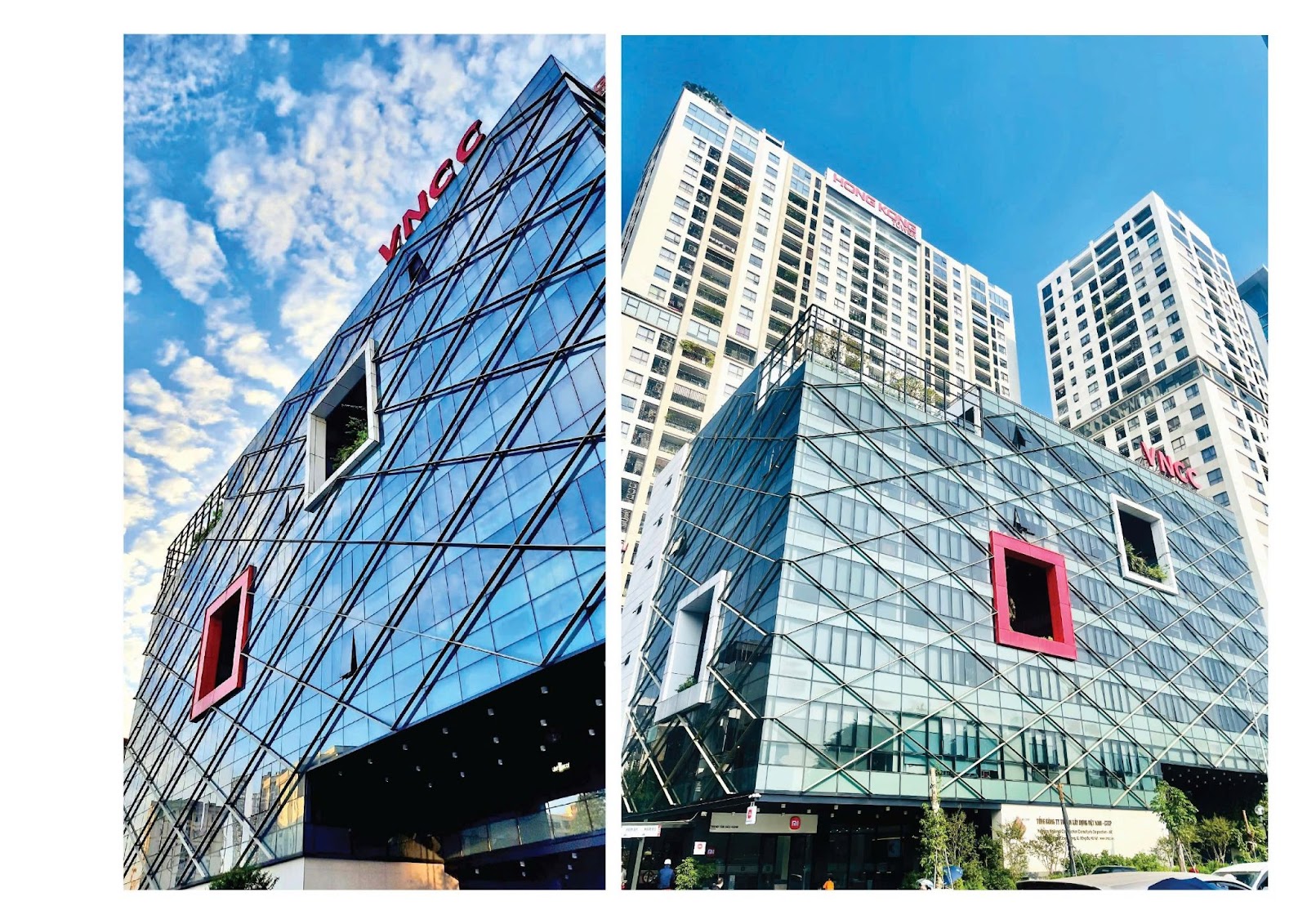

Mặt đứng công trình
